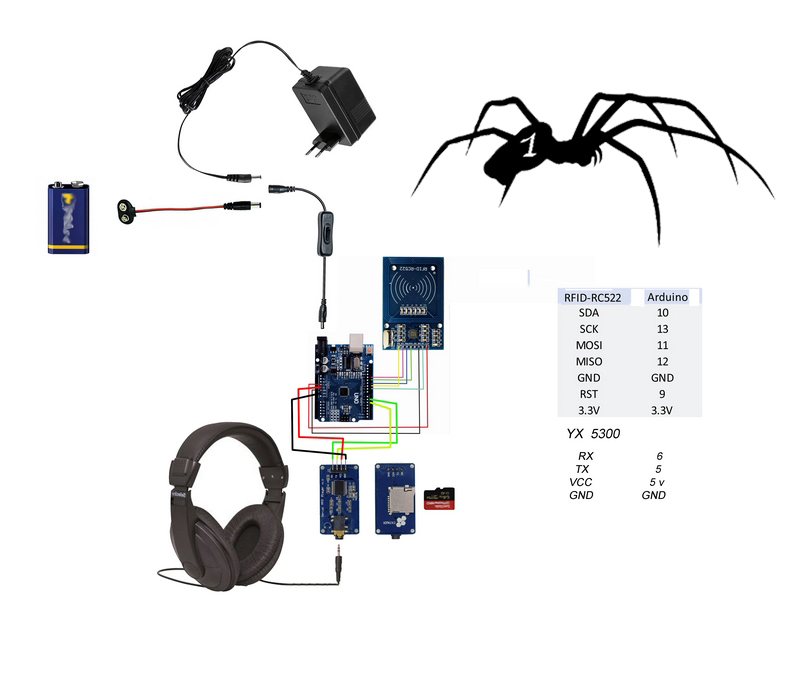

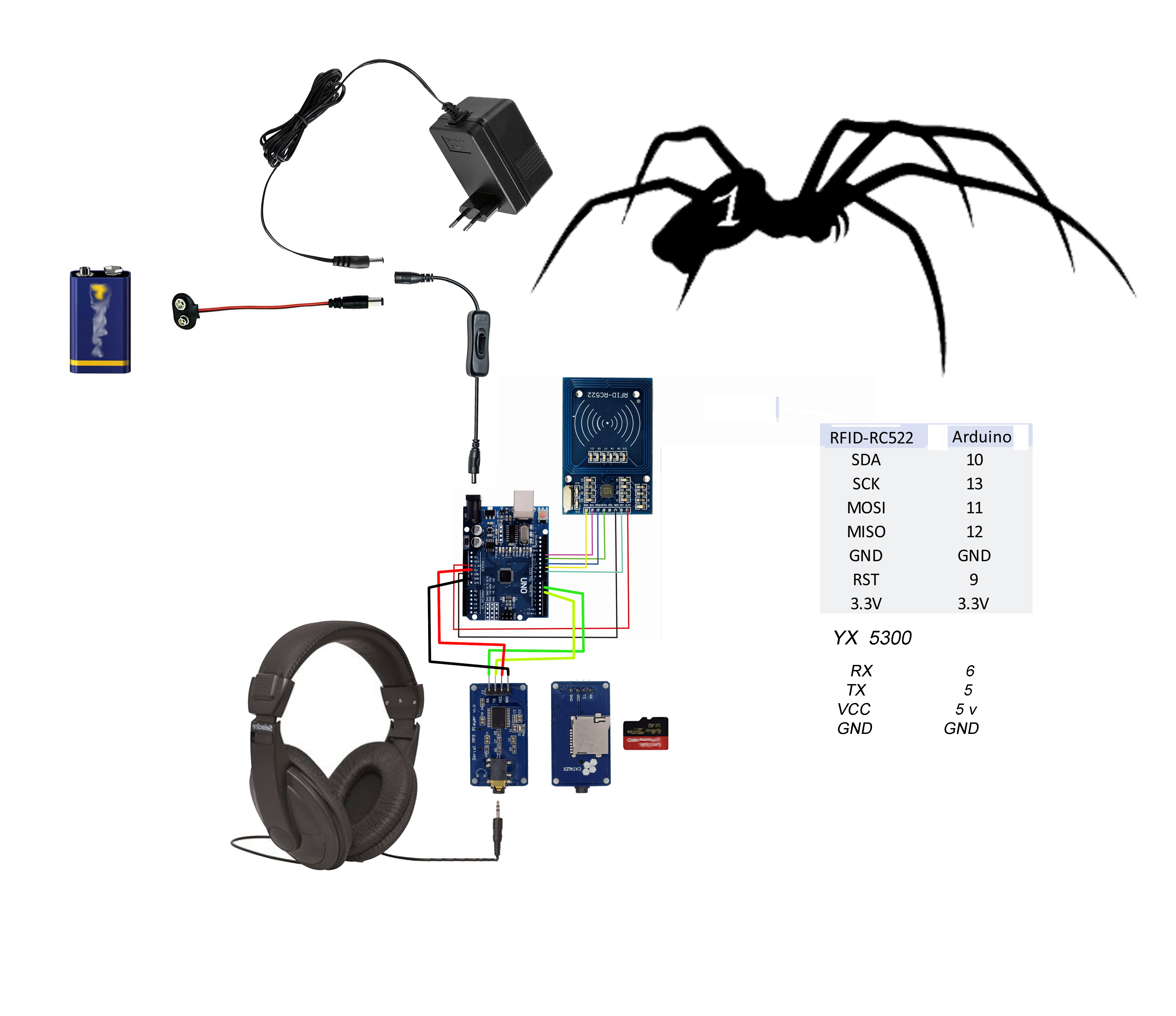

L'idée est ici de présenter en premier le montage de base le plus simple.

Il peut convenir pour faire un montage destiné à écouter le son embarqué sur la carte SD avec un casque, voir éventuellement un pieuvre pour brancher plusieurs casque de faire un poste d'écoute.

Respecter les connections sur l'arduino pour ne pas à avoir besoin de retoucher le programme derrière.

Pour l'alimentation, choix libre entre une alim récupérée entre 5 et 12 volts , ou une batterie ou même pile 9 volts. Tout est alimenté via l'arduino.

Choix selon l'usage envisagé ensuite.

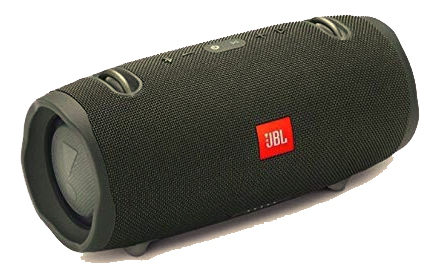

Pour faire entendre le son dans des enceintes, il est possible de se contenter de ce montage et de mettre à la place du casque une enceinte qui intègre un ampli, du style :

À condition qu'il possède une entrée "auxiliaire" et en utilisant un câble avec deux embouts jack classique stéréo 3,5 mm. Mais le coût n'est pas le même.

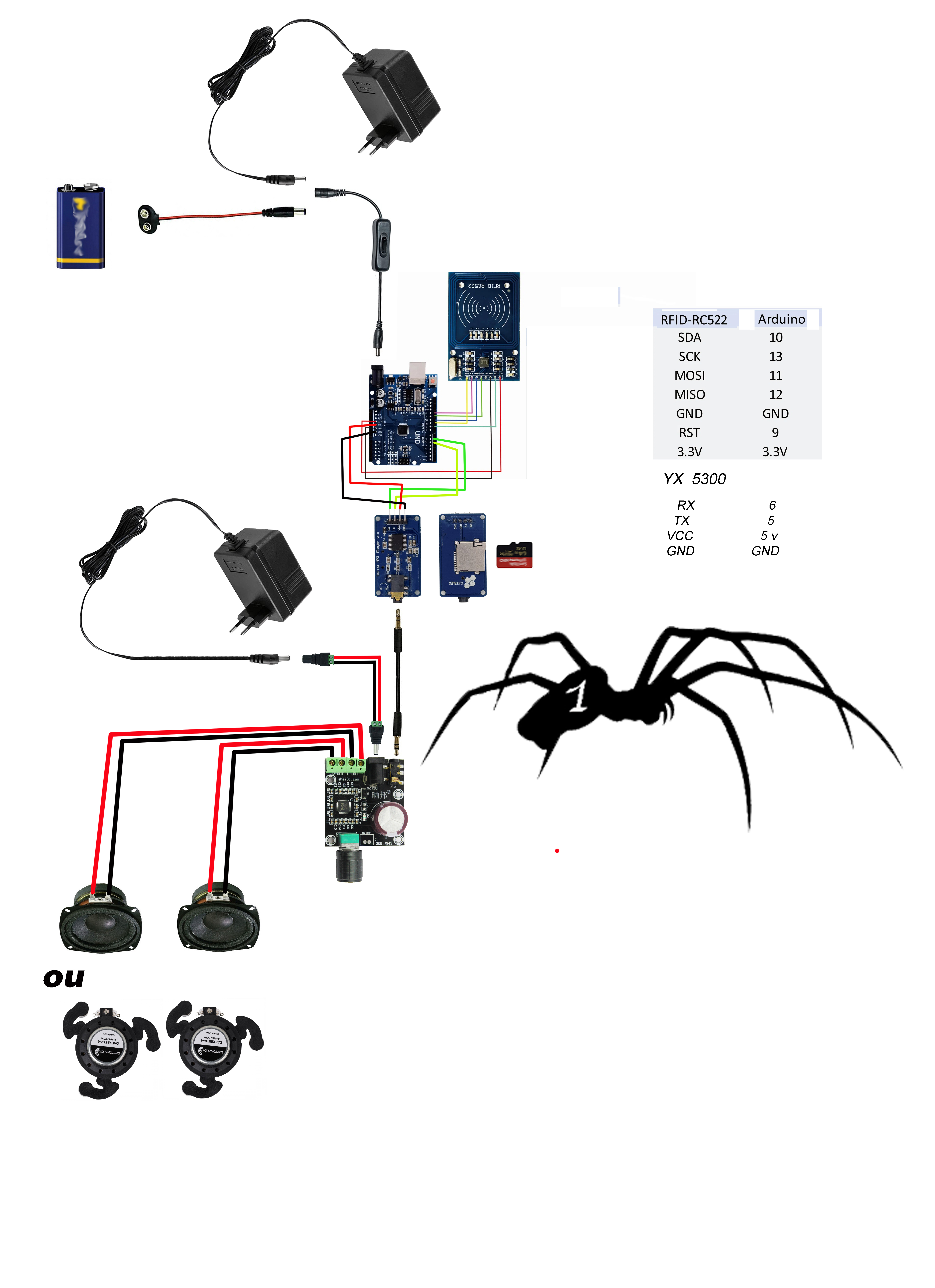

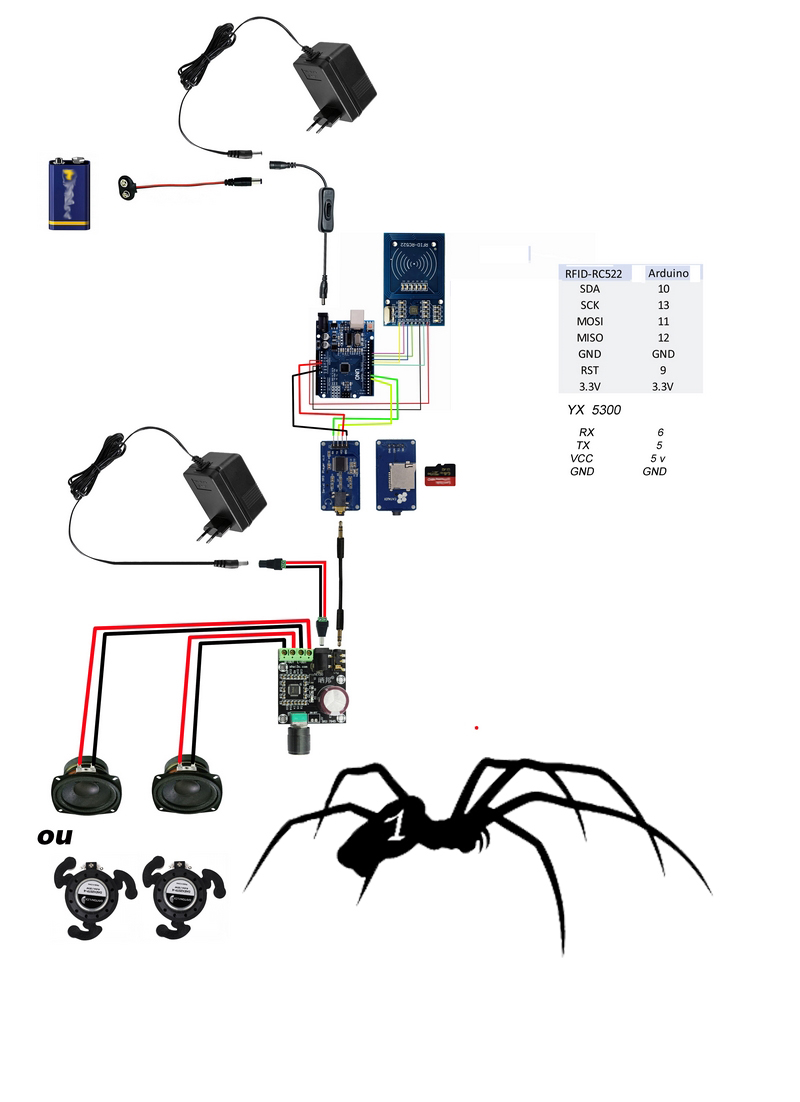

Ici, l'idée est d'ajouter un amplificateur qui doit être lui aussi alimenté, car le son en sortie du lecteur MP3 YX5300, est suffisant pour un casque, mais pas assez pour des enceintes. Il s'agit bien sur de rester sur un projet peu coûteux, voir même permettant la récup de certains éléments comme justement de petites enceintes.

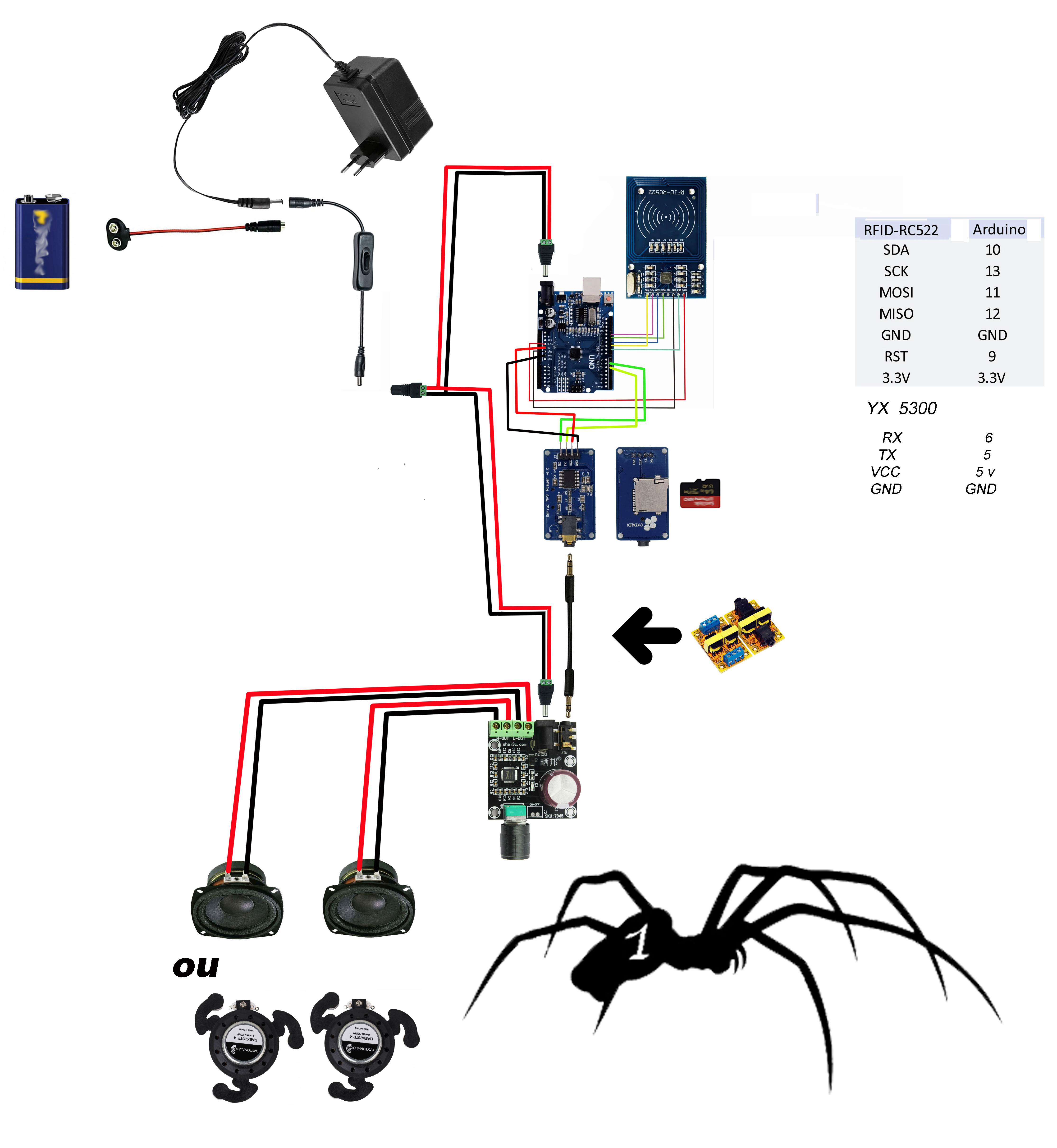

Ici, l'idée est de réduire la source d'alimentation, en regroupant l'alimentation du bloc aduino et de l'amplificateur.

Mais ceci est à tester.

Personnellement, le dispositif alimenté uniquement par une petite batterie ou une pile 9 volts fonctionnait bien, mais l'amplificateur ne donnait pas sa pleine puissance.

Une alimentation type bloc transfo 12 volts, a produit des problèmes de fuite électrique ou de masse se traduisant par une perturbation de la qualité du son ainsi que de la sensibilité du lecteur rfid.

Du coup au final, je privilégie le dispositif sur batterie pour avoir une boite avec aucun fil qui sort, pour un usage en classe. Et si j'ai besoin d'avoir un dispositif qui crache un son plus puissant pour une écoute collective hors classe, installé sur un poste fixe, je privilégie de garder la batterie 9 volts pour l'arduino et le bloc 12 volts pour alimenter uniquement l'amplificateur.

Autre petite amélioration possible, placer entre le lecteur de carte Sd et l'ampli, ou en sortie l'ampli ( à tester) un Isolateur Audio HiFi, mais cela ne s'est pas avéré utile finalement.

Pour les enceintes, il y aussi l'tulisation possbile d'une version originale de haut parleur, des transducteurs ou exciters qui font vibrer la matière sur lequel ils sont collés, utlisant le support comme caisse de resonnance pour diffuser le son. Là le choix et la qualité obtenu dépend du matériau utilisé. De bon sésultat obtenu dnas une boite en bois, en carton plume par exemple : -https://www.daytonaudio.com/search?searchterm=exciter)

En test bientôt, avoir une alimentation double à deux sorties, en version sur secteur avec une alim de ce genre :
